Ứng dụng biến thể trong động cơ Micro DC

Biến trở là thành phần bảo vệ giới hạn điện áp phi tuyến được thiết kế để hấp thụ các xung quá điện áp trong mạch và bảo vệ các linh kiện điện tử hạ lưu có độ chính xác cao. Được áp dụng rộng rãi trong các động cơ vi mô có chổi than, nó giải quyết hiệu quả các vấn đề vận hành động cơ thông thường như tăng đột biến điện áp chuyển mạch, nhiễu điện từ và hao mòn chổi than.

Bài viết này giới thiệu một cách hệ thống nguyên lý hoạt động của các biến trở, phân tích chức năng bảo vệ cốt lõi của chúng trong động cơ vi mô hoạt động và cung cấp các hướng dẫn lựa chọn thành phần được tiêu chuẩn hóa và thực tế. Nó phục vụ như một tài liệu tham khảo kỹ thuật chuyên nghiệp cho các kỹ sư phần cứng, nhà phát triển thiết kế và nhân viên mua sắm.

Nguyên lý hoạt động của Varistor

Điện trở phụ thuộc vào điện áp (varistor) rất nhạy cảm với sự thay đổi điện áp. Điện trở của nó vẫn ở mức megaohm trong điều kiện hoạt động điện áp thấp thông thường và giảm mạnh xuống mức milliohm ngay lập tức khi xảy ra hiện tượng quá điện áp, tạo thành một đường trở kháng thấp để phóng nhanh dòng điện đột biến và nhận ra khả năng bảo vệ kẹp điện áp.

1.1 Ba vùng hoạt động đặc trưng

Trạng thái làm việc của một varistor có thể được chia thành ba vùng riêng biệt theo điện áp áp dụng:

1) Vùng rò rỉ

Khi điện áp đặt vào nằm trong phạm vi hoạt động bình thường của mạch, varistor có điện trở cực cao với chỉ dòng điện rò rỉ nhỏ đi qua. Nó không ảnh hưởng đến hoạt động bình thường của mạch và vẫn ở trạng thái bảo vệ chờ lâu dài.

2) Vùng kẹp phi tuyến

Khi xuất hiện các xung đột biến hoặc xung điện áp trong mạch, biến trở sẽ đi vào vùng làm việc phi tuyến. Dòng điện tăng mạnh trong khi điện áp đầu cực được kẹp ổn định trong phạm vi hẹp an toàn. Đây là vùng làm việc cốt lõi để biến trở hấp thụ các xung điện và triệt tiêu các xung điện, đồng thời nó đảm nhận công việc bảo vệ chính trong các mạch động cơ vi mô.

3) Vùng bão hòa

Nếu quá điện áp tiếp tục tăng vượt quá phạm vi ổ trục, biến trở sẽ đi vào vùng bão hòa và hoạt động như một thành phần tuyến tính có điện trở thấp, dẫn đến dòng điện vòng tăng mạnh. Hoạt động lâu dài ở vùng này sẽ khiến linh kiện quá nóng, cháy nổ và thậm chí là nứt gốm. Vì vậy, hoạt động của vùng bão hòa bị nghiêm cấm trong các ứng dụng thực tế.

1.2 Cơ chế dẫn điện của vật liệu

Các điện trở oxit kim loại thông thường là gốm bán dẫn đa tinh thể thiêu kết, chủ yếu được làm từ oxit kẽm (ZnO) với một lượng nhỏ phụ gia oxit kim loại phụ trợ như oxit bismuth và oxit coban.

Mỗi hạt oxit kẽm được bao bọc bởi một lớp ranh giới hạt có điện trở suất cao. Dưới điện áp làm việc định mức, ranh giới hạt chặn sự dẫn điện để đảm bảo mạch hoạt động bình thường. Khi điện áp vượt quá giá trị ngưỡng, hiện tượng đánh thủng Zener và hiệu ứng đường hầm xảy ra ở ranh giới hạt, điện trở thành phần giảm đột ngột và kênh phóng điện tốc độ cao được hình thành để giải phóng năng lượng đột biến ngay lập tức.

Chức năng cốt lõi của Biến trở trong Micro Motors

Hầu hết các động cơ vi mô chính thống đều là động cơ DC có chổi than. Trong quá trình vận hành, chổi than và cổ góp liên tục chuyển hướng dòng điện của cuộn dây phần ứng. Vì cuộn dây phần ứng có đặc tính cảm ứng nên nó sẽ tích trữ năng lượng từ tính khi được cấp điện. Sự chuyển đổi tức thời của dòng điện trong quá trình chuyển mạch giải phóng năng lượng từ trường lớn, tạo thành các xung điện áp cao thoáng qua, cụ thể là lực điện động ngược (Back EMF).

Nếu không có biện pháp bảo vệ hiệu quả, các đột biến giao hoán sẽ gây ra ba vấn đề lớn:

1) Hao mòn động cơ tăng tốc

Các xung điện áp cao tạo ra tia lửa điện, gây xói mòn nhiệt độ cao trên các bộ phận chuyển mạch và chổi than, làm trầm trọng thêm sự mài mòn cơ học và rút ngắn đáng kể tuổi thọ chung của động cơ vi mô.

2) Nhiễu điện từ nghiêm trọng

Tia lửa điện chuyển mạch phát ra nhiễu điện từ liên tục, cản trở hoạt động bình thường của các thiết bị chính xác xung quanh như cảm biến, mô-đun Bluetooth và chip điều khiển, dẫn đến sản phẩm không tuân thủ EMC.

3) Hư hỏng thành phần mạch

Các xung điện áp quá mức không được ngăn chặn sẽ được truyền đến PCB điều khiển, dễ dàng làm hỏng IC ổ đĩa, tụ điện và các bộ phận chính xác khác, làm tăng tỷ lệ hỏng hóc sản phẩm và chi phí sau bán hàng.

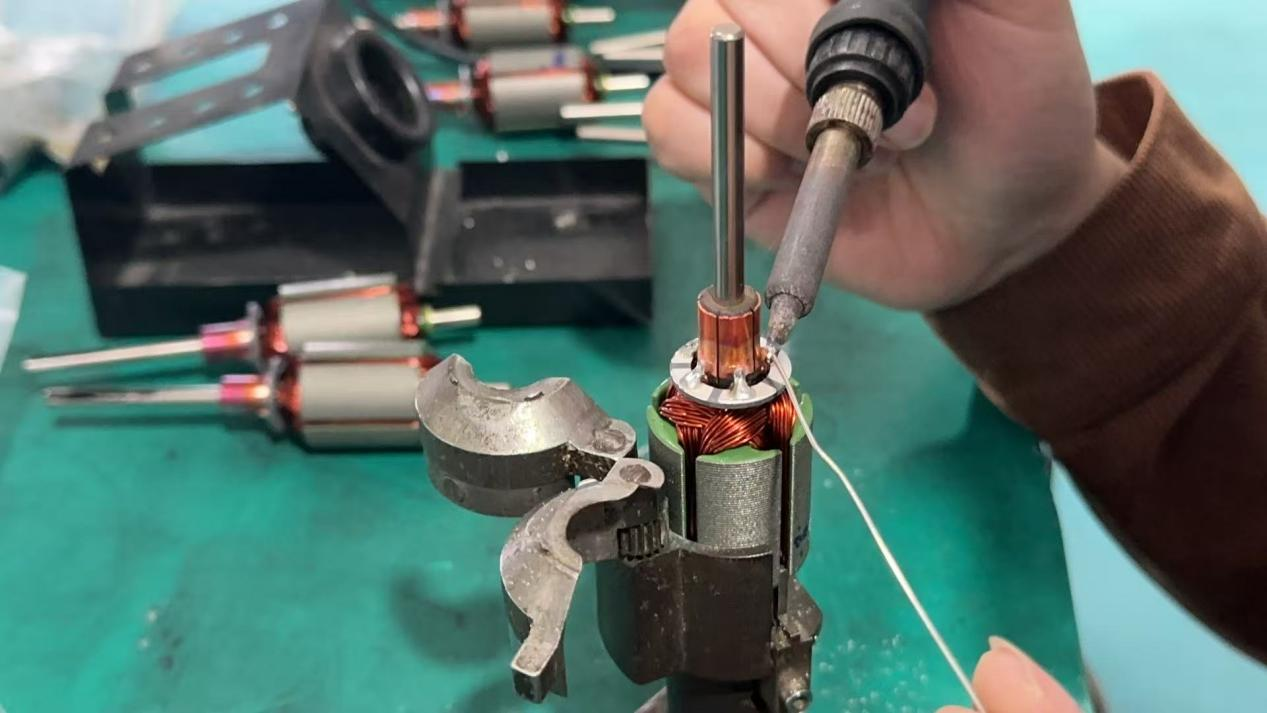

Bằng cách kết nối song song một biến trở tại các cực của động cơ vi mô, bộ phận này sẽ ngay lập tức đi vào vùng kẹp phi tuyến sau khi xảy ra hiện tượng tăng đột biến điện áp chuyển mạch. Nó cung cấp đường phóng điện có trở kháng thấp để kiểm soát quá điện áp trong phạm vi an toàn, mang lại ba tác dụng bảo vệ cốt lõi:

1. Ngăn chặn hiệu quả các tia lửa chuyển mạch và giảm sự mài mòn của cổ góp và chổi than;
2. Giảm đáng kể nhiễu bức xạ điện từ để đáp ứng các tiêu chuẩn chứng nhận EMI công nghiệp;
3. Hấp thụ năng lượng đột biến nhất thời để bảo vệ các thành phần chính xác của mạch phụ trợ.

Hướng dẫn lựa chọn Varistor chuyên nghiệp cho Micro Motors

Việc lựa chọn các biến trở chuyên dụng cho động cơ vi mô tập trung vào hai thông số cốt lõi: điện áp biến trở (V₁mA) và công suất dòng điện đột biến.

Thông số chính 1: Điện áp biến thiên (V₁mA)

Điện áp biến thể (V₁mA), còn được gọi là điện áp đánh thủng ngưỡng, đề cập đến điện áp trên bộ phận khi dòng điện một chiều 1mA đi qua biến trở. Đây là thông số quan trọng nhất ảnh hưởng đến độ chính xác của bảo vệ và tuổi thọ của dịch vụ.

Công thức lựa chọn động cơ DC Micro

V₁mA = (1,8 ~ 2,2) × Điện áp nguồn DC định mức của động cơ (Vp)

Hai ràng buộc lựa chọn cơ bản

1. Điện áp varistor phải cao hơn điện áp làm việc liên tục tối đa của hệ thống để tránh kích hoạt sai và nóng lên bất thường;
2. Điện áp varistor phải thấp hơn điện áp chịu được tối đa của các bộ phận được bảo vệ để đảm bảo kẹp hiệu quả trước khi xảy ra hư hỏng mạch.

Ví dụ ứng dụng thực tế

Đối với động cơ vi mô DC định mức 12V:

Giá trị lựa chọn tối thiểu: 12V × 1,8 = 21,6V

Giá trị lựa chọn tối đa: 12V × 2,2 = 26,4V

Thông số kỹ thuật chính được đề xuất: biến trở 24V / 26V.

Thông số chính 2: Tăng công suất hiện tại

Công suất dòng xung tăng đề cập đến dòng xung cực đại tối đa mà một biến trở có thể chịu được trong các điều kiện thử nghiệm tiêu chuẩn (nhiệt độ môi trường xung quanh 25oC, dạng sóng xung được chỉ định và thời gian tác động), với sự thay đổi điện áp của biến trở được kiểm soát trong phạm vi ±10%.

Nguyên tắc lựa chọn

1. Định mức dòng điện đột biến cao hơn mang lại khả năng chống nhiễu mạnh hơn và hiệu suất bảo vệ ổn định hơn;
2. Dòng điện đột biến thực tế do động cơ tạo ra phải thấp hơn dòng điện đột biến tối đa định mức của bộ phận để đảm bảo hoạt động đáng tin cậy lâu dài;
3. Đối với các tình huống không thể tính toán chính xác dòng điện đột biến, hãy chọn thông số kỹ thuật dựa trên công suất động cơ, tần số khởi động-dừng và điều kiện tải thực tế.

Kết luận

Là một thành phần bảo vệ điện áp chi phí thấp, độ tin cậy cao và hiệu quả cao, các biến trở đóng một vai trò không thể thay thế trong các hệ thống động cơ vi mô có chổi than. Bằng cách hấp thụ Back EMF được tạo ra trong quá trình chuyển mạch của động cơ, chúng ngăn chặn hiệu quả sự mài mòn của tia lửa, giảm nhiễu điện từ, bảo vệ các bộ phận mạch chính xác và cải thiện đáng kể độ ổn định tổng thể cũng như tuổi thọ sử dụng của thiết bị động cơ vi mô.

Lựa chọn tham số hợp lý là chìa khóa để phát huy tối đa hiệu suất bảo vệ varistor. Nếu bạn có yêu cầu về động cơ DC, vui lòng liên hệ với chúng tôi để được hỗ trợ giải pháp tùy chỉnh.
