Động cơ DC không chổi than (BLDC) - Cấu trúc và hoạt động

Động cơ DC không chổi than (BLDC) đã trở nên ngày càng phổ biến do hiệu quả, độ tin cậy và tuổi thọ lâu dài của chúng. Không giống như động cơ chổi than truyền thống, chúng sử dụng hệ thống điều khiển điện tử để chuyển đổi dòng điện giữa các cuộn dây, loại bỏ sự cần thiết của chổi than và bộ chuyển mạch cơ học. Thiết kế này cải thiện hiệu quả, giảm mài mòn và cho phép điều khiển chính xác hơn. Do đó, động cơ BLDC được sử dụng rộng rãi trong các ứng dụng từ thiết bị công nghiệp đến điện tử tiêu dùng.

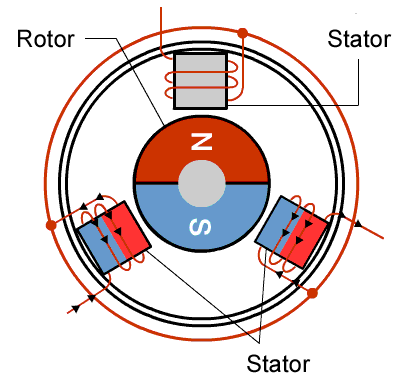

Cấu trúc cơ bản của BLDCMotors

Stator:

Stator là bộ phận đứng yên của động cơ DC không chổi than và chịu trách nhiệm tạo ra từ trường điều khiển rôto. Nó bao gồm nhiều cuộn dây đồng được gắn xung quanh lõi thép nhiều lớp. Các cuộn dây này được kết nối với Bộ điều khiển tốc độ điện tử (ESC), cung cấp dòng điện cho từng pha theo một trình tự cụ thể.

Khi bộ điều khiển chuyển đổi dòng điện giữa các cuộn dây, từ trường bên trong động cơ liên tục thay đổi vị trí, tạo ra cái gọi là từ trường quay. Các nam châm vĩnh cửu trên rôto đi theo từ trường chuyển động này một cách tự nhiên, tạo ra mô-men xoắn và làm cho động cơ quay.

Thiết kế của stato có ảnh hưởng trực tiếp đến hiệu suất của động cơ. Các yếu tố như cấu hình cuộn dây, thiết kế khe cắm và số cực có thể ảnh hưởng đến hiệu suất, công suất mô-men xoắn, nhiệt độ vận hành và độ ồn. Vì lý do này, stato thường được coi là một trong những thành phần quan trọng nhất trong động cơ BLDC.

Cánh quạt:

Rôto của động cơ DC không chổi than được tạo thành từ nam châm vĩnh cửu tạo ra từ trường. Trong quá trình hoạt động, từ trường này tương tác với từ trường quay do stato tạo ra, tạo ra mômen xoắn dẫn động động cơ.

Không giống như stato, rôto không cần cuộn dây hoặc kết nối điện trực tiếp. Cấu trúc đơn giản hơn này giúp loại bỏ sự cần thiết của chổi than và cổ góp, giảm mài mòn cơ học và cải thiện độ tin cậy.

Rôto được thiết kế với số cực từ cụ thể, thường dao động từ 2 đến 8 tùy theo ứng dụng. Số cực đóng một vai trò quan trọng trong hiệu suất động cơ. Động cơ có nhiều cực hơn thường mang lại mô-men xoắn cao hơn và vận hành mượt mà hơn ở tốc độ thấp hơn, trong khi động cơ có ít cực hơn sẽ phù hợp hơn cho các ứng dụng tốc độ cao. Do đó, việc chọn số cực phù hợp là một phần quan trọng trong thiết kế động cơ vì nó ảnh hưởng trực tiếp đến sự cân bằng giữa mô-men xoắn, tốc độ và hiệu suất tổng thể.

nam châm vĩnh cửu:

Nam châm vĩnh cửu tạo ra từ trường tương tác với stato để tạo ra chuyển động quay. Hầu hết các động cơ BLDC đều sử dụng nam châm boron sắt neodymium (NdFeB) vì chúng cung cấp từ trường mạnh trong khi vẫn nhỏ gọn và nhẹ. Trong các ứng dụng liên quan đến nhiệt độ cao hoặc môi trường hoạt động khắc nghiệt, nam châm samarium coban (SmCo) có thể được sử dụng do có độ ổn định nhiệt và khả năng chống ăn mòn vượt trội. Nam châm được gắn chắc chắn vào rôto để đảm bảo hoạt động ổn định ở tốc độ cao.

Thiết kế nam châm đóng vai trò chính trong việc xác định hiệu suất của động cơ. Các yếu tố như số cực, vị trí nam châm và cường độ từ đều ảnh hưởng đến công suất mô-men xoắn, khả năng tốc độ và hiệu suất tổng thể. Bằng cách tối ưu hóa các thông số này, các nhà thiết kế động cơ có thể điều chỉnh động cơ BLDC để đáp ứng các yêu cầu cụ thể của các ứng dụng khác nhau, cho dù ưu tiên là mô-men xoắn cao, tốc độ cao hay hiệu suất năng lượng tối đa.

Các loại động cơ BLDC

Động cơ BLDC rôto bên trong

Trong động cơ DC không chổi than bên trong rôto, rôto nam châm vĩnh cửu nằm ở tâm động cơ, quay bên trong cuộn dây stato cố định. Đây là cấu hình được sử dụng rộng rãi hơn trong các ứng dụng công nghiệp và thương mại. Do rôto chỉ chiếm lõi của mặt cắt động cơ nên đường kính và khối lượng của nó tương đối nhỏ, dẫn đến quán tính quay thấp. Quán tính thấp có nghĩa là động cơ có thể tăng tốc và giảm tốc nhanh chóng, điều này rất cần thiết trong các bộ truyền động servo, khớp robot và hệ thống định vị chính xác trong đó phản ứng động là yêu cầu thiết kế quan trọng.

Rôto nhỏ gọn cũng cho phép động cơ rôto bên trong đạt được tốc độ quay cao. Kết hợp với vỏ hình trụ tích hợp tự nhiên vào các cụm máy tiêu chuẩn, thiết kế rôto bên trong rất phù hợp với các dụng cụ điện, máy bơm, máy nén, quạt làm mát và các ứng dụng truyền động công nghiệp đòi hỏi động cơ nhỏ gọn, tốc độ cao với phản ứng động nhanh. Nhiệt sinh ra trong cuộn dây stato có thể được truyền trực tiếp qua vỏ động cơ đến cấu trúc xung quanh, giúp đơn giản hóa việc quản lý nhiệt khi vận hành liên tục.

Động cơ BLDC rôto bên ngoài

Trong động cơ DC không chổi than có rôto bên ngoài, rôto tạo thành một vỏ hoặc cốc hình trụ bao quanh stato và quay xung quanh nó. Các nam châm vĩnh cửu được gắn trên bề mặt bên trong của vỏ rôto bên ngoài này, hướng vào trong về phía cuộn dây stato ở tâm động cơ. Sự sắp xếp đảo ngược này đặt khe hở không khí từ ở bán kính lớn hơn, làm tăng cánh tay mô-men xoắn hiệu quả và cho phép bố trí nhiều cực từ hơn xung quanh chu vi rôto.

Kết quả là một động cơ tạo ra mô-men xoắn cao hơn đáng kể ở tốc độ quay thấp hơn so với thiết kế rôto bên trong có kích thước và công suất tương đương. Do đó, động cơ rôto bên ngoài là lựa chọn ưu tiên cho các ứng dụng truyền động trực tiếp trong đó việc giảm tốc độ là không mong muốn - đặc biệt là động cơ đẩy của máy bay không người lái và UAV, quạt hướng trục và trần dẫn động trực tiếp, động cơ trung tâm xe đạp điện và bộ truyền động bàn xoay hoặc đĩa trong các thiết bị chính xác. Sự đánh đổi là đường kính ngoài lớn hơn và quán tính quay cao hơn, điều này hạn chế phản ứng động so với thiết kế rôto bên trong. Việc quản lý nhiệt cũng cần được xem xét cẩn thận hơn vì lớp vỏ ngoài quay hạn chế luồng không khí xung quanh stato.

Động cơ BLDC quay như thế nào?

Hoạt động của động cơ DC không chổi than dựa trên sự tương tác giữa từ trường do stato tạo ra và nam châm vĩnh cửu gắn trên rôto.

Khi dòng điện được cấp vào cuộn dây stato, nó sẽ tạo ra một từ trường hút và đẩy các nam châm rôto. Lực từ này tạo ra mô-men xoắn và làm cho rôto chuyển động. Tuy nhiên, nếu cuộn dây đó vẫn được cấp điện liên tục, rôto sẽ chỉ thẳng hàng với từ trường và ngừng quay.

Để giữ cho động cơ hoạt động, từ trường bên trong stato phải liên tục thay đổi vị trí. Điều này đạt được thông qua một quá trình được gọi là chuyển mạch điện tử. Thay vì sử dụng chổi than và cổ góp cơ học như động cơ DC truyền thống, động cơ BLDC dựa vào bộ điều khiển điện tử để chuyển đổi dòng điện giữa các cuộn dây stato khác nhau theo những khoảng thời gian chính xác.

Bộ điều khiển xác định vị trí rôto bằng cảm biến hiệu ứng Hall hoặc phát hiện EMF ngược không có cảm biến. Dựa trên thông tin này, nó cung cấp năng lượng cho trình tự cuộn dây thích hợp, tạo ra từ trường quay liên tục kéo rôto về phía trước.

Bộ điều khiển chủ yếu bao gồm ba phần cốt lõi: thiết bị phản hồi vị trí (chẳng hạn như cảm biến Hall hoặc mạch phát hiện EMF ngược), bộ vi điều khiển hoặc bộ xử lý tín hiệu số chạy thuật toán điều khiển thông minh và cấp nguồn cho các linh kiện điện tử như bóng bán dẫn và MOSFET để chuyển đổi đường dẫn dòng điện. Các mô-đun này hợp tác để thực hiện chuyển mạch điện tử và quản lý việc cung cấp năng lượng cho từng pha động cơ. Bộ điều khiển trước tiên xác định vị trí rôto thông qua các thiết bị phản hồi vị trí. Dựa trên dữ liệu vị trí này, nó cung cấp năng lượng cho các cuộn dây theo đúng trình tự để tạo thành từ trường quay liên tục kéo rôto về phía trước, duy trì từ trường quay ổn định để vận hành trơn tru, tạo ra mô-men xoắn hiệu quả và kiểm soát tốc độ chính xác.

Ưu điểm của động cơ BLDC

Hiệu quả cao

Động cơ BLDC có hiệu suất cao vì chúng loại bỏ ma sát chổi than và tổn thất cổ góp. Kết hợp với nam châm vĩnh cửu hiệu suất cao, chúng chuyển đổi nhiều năng lượng điện hơn thành công suất cơ học hữu ích đồng thời tạo ra ít nhiệt hơn.

Tuổi thọ dài

Nếu không có chổi than hoặc cổ góp thì bên trong động cơ BLDC sẽ có ít bộ phận bị mài mòn hơn. Điều này làm giảm đáng kể yêu cầu bảo trì và giúp kéo dài tuổi thọ hoạt động.

Mật độ năng lượng cao

Động cơ BLDC có thể cung cấp mô-men xoắn và công suất cao từ một thiết bị nhỏ gọn. Thiết kế cánh quạt nhẹ của chúng cũng cải thiện hiệu suất phản ứng động và tăng tốc.

Tiếng ồn điện thấp

Vì không có tiếp xúc giữa chổi than với cổ góp nên động cơ BLDC tạo ra ít tiếng ồn điện và nhiễu điện từ (EMI) hơn nhiều so với động cơ chổi than truyền thống.

Kiểm soát chính xác

Khi kết hợp với bộ điều khiển điện tử, động cơ BLDC cung cấp khả năng kiểm soát tốc độ và mô-men xoắn chính xác trên phạm vi hoạt động rộng, khiến chúng trở nên lý tưởng cho các ứng dụng tự động hóa và chính xác.

Ứng dụng lý tưởng cho Động cơ BLDC

Động cơ BLDC được sử dụng rộng rãi trong các ngành đòi hỏi hiệu quả, độ tin cậy và điều khiển chính xác. Các ứng dụng điển hình bao gồm hệ thống tự động hóa công nghiệp, robot, thiết bị CNC, dụng cụ điện, thiết bị y tế và xe điện. Khả năng cung cấp mô-men xoắn cao, phản hồi nhanh và tuổi thọ dài khiến chúng rất phù hợp với môi trường vận hành đòi hỏi khắt khe.

Hongyang Motor cung cấp các giải pháp động cơ tùy chỉnh cho nhiều ứng dụng công nghiệp và thương mại. Đội ngũ kỹ thuật của chúng tôi làm việc chặt chẽ với khách hàng để giúp lựa chọn công nghệ động cơ phù hợp nhất dựa trên yêu cầu về hiệu suất, điều kiện vận hành và mục tiêu chi phí. Ngoài ra, chúng tôi đang tích cực phát triển nhiều giải pháp động cơ DC không chổi than để đáp ứng nhu cầu ngày càng tăng về hiệu suất cao hơn, tuổi thọ dài hơn và hiệu suất điều khiển chuyển động tiên tiến trong nhiều ngành công nghiệp khác nhau..
