Động cơ truyền động hành tinh chải 22JX180

1. Nguồn điện nhỏ gọn cho thiết kế có không gian hạn chế
Cần thêm năng lượng mà không cần mở rộng thiết bị của bạn? Động cơ bánh răng hành tinh mini này mang lại đầu ra truyền động hiệu quả trong hộp số 22mm nhỏ gọn, lý tưởng cho rô-bốt, thiết bị thông minh, ổ khóa và hệ thống tự động hóa nhỏ.

2. Dễ dàng kết hợp tốc độ và mô-men xoắn
Một nền tảng động cơ, nhiều giải pháp truyền động. Chọn từ một loạt các tỷ lệ giảm tốc để phù hợp với tốc độ và mô-men xoắn yêu cầu của bạn mà không cần thiết kế lại toàn bộ hệ thống cơ khí.

3. Được thiết kế cho chuyển động có kiểm soát và chính xác
Cấu trúc bánh răng hành tinh và thiết kế phản ứng ngược thấp giúp mang lại chuyển động mượt mà hơn, dễ dự đoán hơn cho các khớp robot, bộ cấp liệu, bộ truyền động, dụng cụ và các ứng dụng điều khiển chuyển động khác.

4. Sẵn sàng cho các hệ thống được kiểm soát phản hồi
Đối với các ứng dụng yêu cầu phản hồi tốc độ hoặc vị trí, bộ mã hóa hai kênh A/B tùy chọn có thể giúp cải thiện khả năng điều khiển động cơ và tích hợp hệ thống.

5. Giải pháp động cơ tùy chỉnh từ nguyên mẫu đến sản xuất
Có sẵn cho các dự án OEM và ODM với tỷ số truyền linh hoạt, cấu hình trục và tùy chọn bộ mã hóa. Thích hợp để thử nghiệm nguyên mẫu, phát triển hàng loạt nhỏ và sản xuất số lượng lớn.

LIÊN HỆ VỚI CHÚNG TÔI Động cơ truyền động hành tinh chải 22JX180

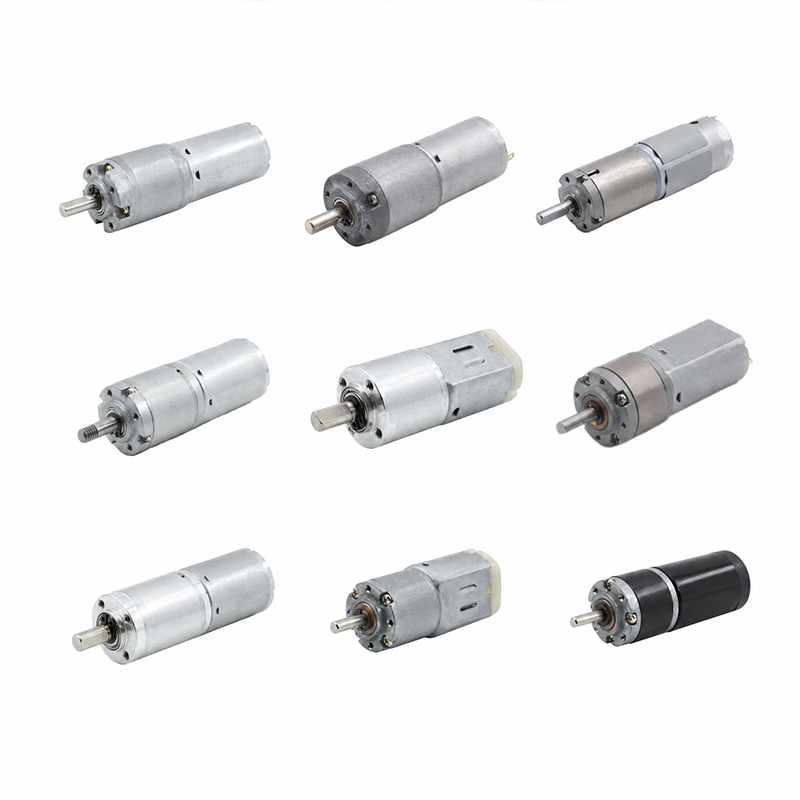

  • Động cơ truyền động hành tinh chải 22JX180
  • Động cơ truyền động hành tinh chải 22JX180
  • Động cơ truyền động hành tinh chải 22JX180
  • Động cơ truyền động hành tinh chải 22JX180

Thông số kỹ thuật

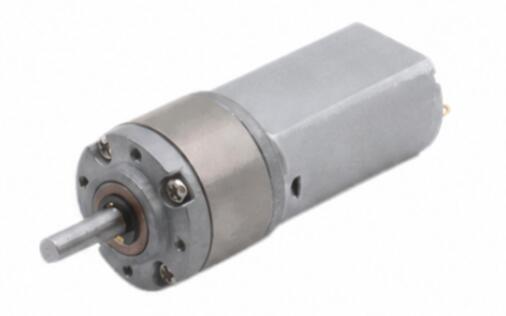

22JX180-5 Vật liệu nhà ở Hợp kim kẽm Bộ mã hóa tùy chọn

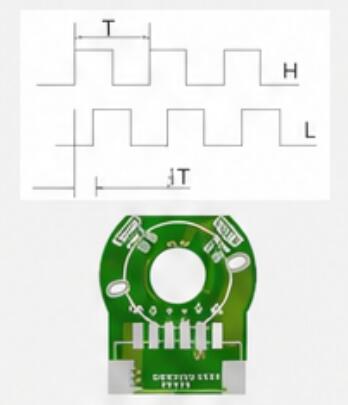

người mẫu TJX22RC 22JX180-6
A-B 2 kênh
180Bộ mã hóa-5V 12PPR

mang Vòng bi dầu
Mô đun bánh răng 0,3 triệu
cổ góp chải
Vật liệu bánh răng Thép thiêu kết
Lực ép lớn nhất lên trục 5kgf
Lông mi sau 2°
Phanh có sẵn Không
Cấu tạo bánh răng Thiết bị hành tinh

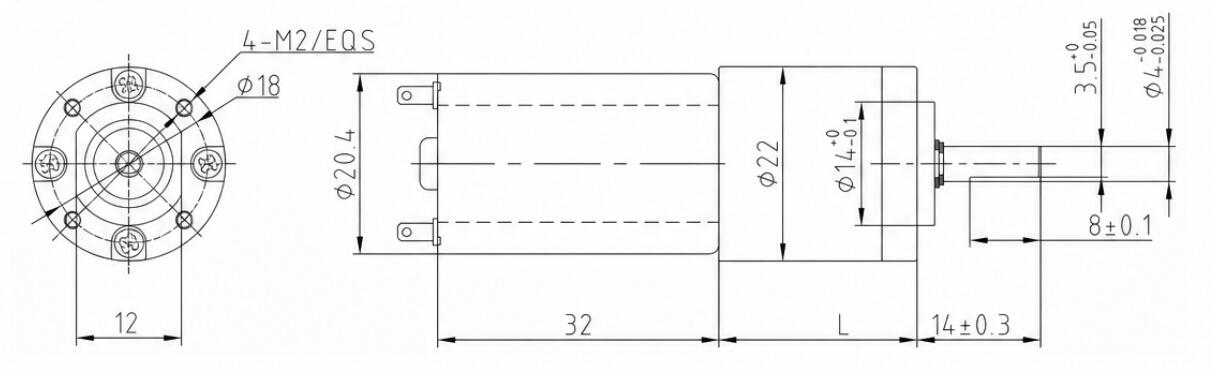

Kích thước (mm)
22JX180-7

Dữ liệu kỹ thuật

TỐC ĐỘ ĐỘNG CƠ DC Tỷ lệ giai đoạn thiết bị Kích thước hộp số Số mô hình Điện áp Không tải Đang tải
Phạm vi hoạt động Điện áp định mức hiện tại Tốc độ hiện tại mô-men xoắn Tốc độ
vòng/phút Dia L Tối thiểu-Tối đa V V ma vòng/phút ma N.m vòng/phút
10000 4 1 22 13 TJX22RC4i-6V-2500R 1,5-9,0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1,5-9,0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1,5-9,0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1,5-9,0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1,5-9,0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1,5-9,0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1,5-9,0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1,5-9,0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1,5-9,0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93.5R 1,5-9,0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1,5-9,0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1,5-9,0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1,5-9,0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32.9R 1,5-9,0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1,5-9,0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1,5-9,0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1,5-9,0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9.8R 1,5-9,0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4.9R 1,5-9,0 6 150 4.9 520 1 3.9

Chuyển đổi đơn vị mô-men xoắn: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Nếu bạn cần các thông số khác, vui lòng liên hệ với dịch vụ khách hàng.
