Động cơ hướng hành tinh 45JX775

1. Đầu ra mô-men xoắn cao cho tải cơ học đòi hỏi khắt khe
Động cơ bánh răng hành tinh DC cung cấp mô-men xoắn đầu ra lên tới 12,0 N·m, giúp thiết bị xử lý việc nâng, đẩy, vận chuyển, kẹp và các hoạt động truyền động bằng tải khác. Nó được thiết kế cho các ứng dụng mà động cơ DC tiêu chuẩn không thể cung cấp đủ lực đầu ra ở tốc độ thấp.

2. Lựa chọn tỷ số truyền rộng từ 3,7: 1 đến 3736: 1
Chọn từ một loạt các tỷ lệ giảm tốc để phù hợp với các yêu cầu về tốc độ và mô-men xoắn khác nhau trong một nền tảng động cơ. Tốc độ đầu ra dao động từ khoảng 1756,8RPM đến 1,7RPM, hỗ trợ truyền tốc độ cao, chuyển động có kiểm soát và vận hành ở tốc độ cực thấp mà không thay đổi thiết kế động cơ cơ bản.

3. Phản ứng dữ dội thấp để chuyển động được kiểm soát nhiều hơn
Hộp số được chỉ định có độ phản ứng ngược 2°, giúp giảm tiếng ồn không mong muốn khi thay đổi hướng và chuyển động lặp đi lặp lại. Điều này làm cho động cơ phù hợp với bộ truyền động điện, bộ truyền động van, hệ thống nâng, băng tải, cơ cấu robot và thiết bị tự động hóa công nghiệp đòi hỏi chuyển động đầu ra có thể dự đoán được nhiều hơn.

4. Thiết kế hộp số hành tinh để truyền tải điện nhỏ gọn
Hộp số hành tinh nhiều tầng chuyển đầu vào động cơ tốc độ cao thành mô-men xoắn đầu ra có thể sử dụng được trong khi vẫn duy trì bố cục cơ học nhỏ gọn. Với 1 đến 5 cấp bánh răng có sẵn, TJX45RT giúp các nhà thiết kế thiết bị linh hoạt hơn khi cân bằng không gian lắp đặt, tốc độ đầu ra, mô-men xoắn và các yêu cầu về tải trọng cơ học.

5. Tích hợp công nghiệp với phản hồi bộ mã hóa tùy chọn
Động cơ sử dụng bánh răng thép 40Cr, ổ bi đỡ và vỏ hộp số bằng hợp kim kẽm. Nó được định mức ở mức 24V và hỗ trợ phạm vi hoạt động 6–36V để tích hợp hệ thống linh hoạt. Bộ mã hóa hai kênh 5V 13PPR A/B tùy chọn hỗ trợ giám sát tốc độ, phát hiện vòng quay và kiểm soát phản hồi trong máy móc tự động.

LIÊN HỆ VỚI CHÚNG TÔI Động cơ hướng hành tinh 45JX775
  • Động cơ hướng hành tinh 45JX775
  • Động cơ hướng hành tinh 45JX775
  • Động cơ hướng hành tinh 45JX775
  • Động cơ hướng hành tinh 45JX775

Thông số kỹ thuật

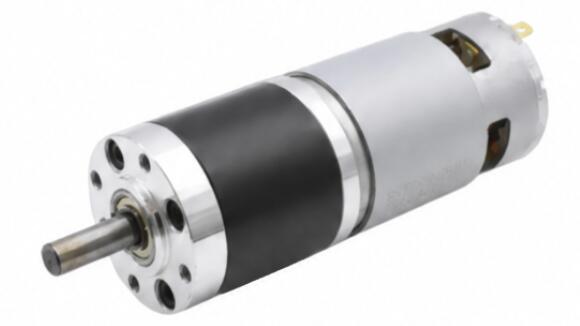

45JX775-5 Vật liệu nhà ở Hợp kim kẽm Bộ mã hóa tùy chọn

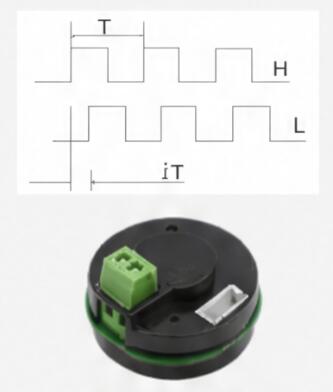

người mẫu TJX45RT 45JX775-6
A-B 2 kênh
775Bộ mã hóa-5V 13PPR

mang Vòng bi
Mô đun bánh răng 0,6 triệu
cổ góp chải
Vật liệu bánh răng thép 40Cr
Lực ép lớn nhất lên trục 20kgf
Lông mi sau 2°
Phanh có sẵn Không
Cấu tạo bánh răng Thiết bị hành tinh

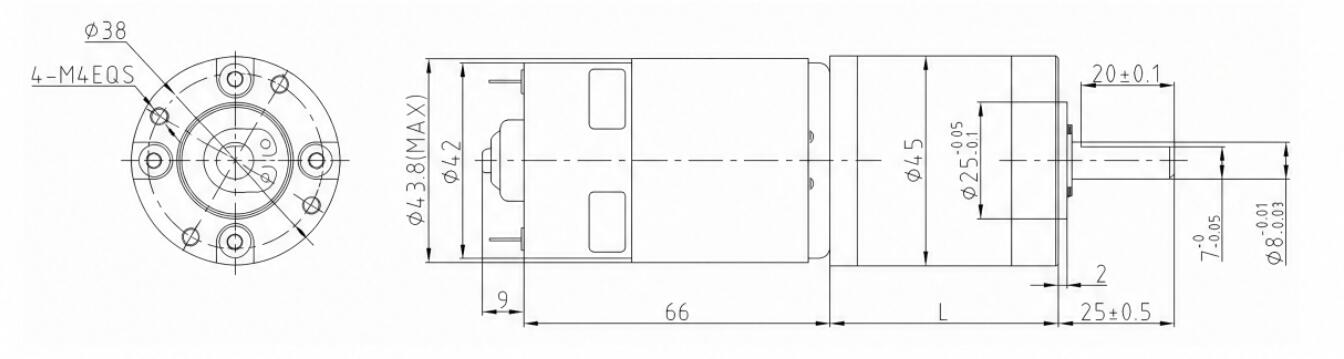

Kích thước (mm)
45JX775-7

Dữ liệu kỹ thuật

TỐC ĐỘ ĐỘNG CƠ DC Tỷ lệ giai đoạn thiết bị Kích thước hộp số Số mô hình Điện áp Không tải Đang tải
Phạm vi hoạt động Điện áp định mức hiện tại Tốc độ hiện tại mô-men xoắn Tốc độ
vòng/phút Dia L Tối thiểu-Tối đa V V ma vòng/phút ma N.m vòng/phút
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6,0-36,0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6,0-36,0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6,0-36,0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6,0-36,0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6,0-36,0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6,0-36,0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6,0-36,0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6,0-36,0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6,0-36,0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6,0-36,0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6,0-36,0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6,0-36,0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6,0-36,0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6,0-36,0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6,0-36,0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6,0-36,0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6,0-36,0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6,0-36,0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6,0-36,0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6,0-36,0 24 420 1.7 3000 12 1.4

Chuyển đổi đơn vị mô-men xoắn: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Nếu bạn cần các thông số khác, vui lòng liên hệ với dịch vụ khách hàng.
