Yuyao Hongyang Micromotor Co., Ltd. Trang chủ / Sản phẩm / Động cơ bánh răng / Động cơ hướng hành tinh 50JX50S

Động cơ hướng hành tinh 50JX50S

1. Hộp số hành tinh cho chuyển động giật lùi thấp ổn định
Động cơ sử dụng hộp số hành tinh nhiều tầng với độ phản ứng ngược được chỉ định là 2°, giúp giảm hiện tượng phát ra không mong muốn trong quá trình lùi và chuyển động lặp lại. Điều này làm cho động cơ phù hợp với các bộ truyền động điện, cơ cấu nâng, hệ thống định vị và thiết bị tự động hóa công nghiệp đòi hỏi chuyển động đầu ra được kiểm soát nhiều hơn.

2. Phạm vi tỷ lệ rộng từ 3,7: 1 đến 3736: 1
Với tỷ lệ giảm từ 3,7:1 đến 3736:1 và từ 1 đến 5 cấp bánh răng có sẵn, cùng một nền tảng động cơ có thể đáp ứng các yêu cầu về tốc độ và mô-men xoắn khác nhau. Tốc độ đầu ra dao động từ khoảng 1621,6RPM đến 1,6RPM, hỗ trợ truyền tốc độ cao, chuyển động có kiểm soát và vận hành ở tốc độ cực thấp.

3. Mô-men xoắn đầu ra lên tới 20N.m khi lái xe hạng nặng
Động cơ cung cấp mô-men xoắn tải lên tới 20,0N.m, khoảng 204kgf.cm, cung cấp công suất mạnh mẽ cho hệ thống nâng, bộ truyền động điện, băng tải, bộ truyền động van, cơ cấu cổng và các thiết bị khác yêu cầu mô-men xoắn cao ở tốc độ thấp.

4. Tùy chọn phanh cho các ứng dụng dừng và giữ có kiểm soát
Cấu hình phanh có sẵn cho các ứng dụng yêu cầu hiệu suất dừng hoặc giữ được kiểm soát. Kết hợp với các bánh răng bằng thép 40Cr, ổ bi đỡ và vỏ bằng hợp kim kẽm, hộp số được thiết kế để truyền lực cơ học ổn định trong các thiết bị công nghiệp. Trục đầu ra hỗ trợ lực ép tối đa 30kgf.

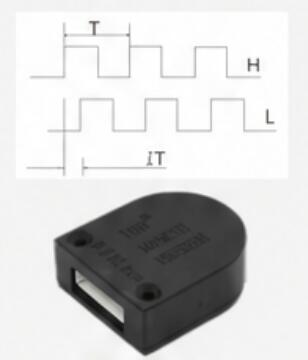

5. Tích hợp phạm vi rộng 24V với phản hồi bộ mã hóa tùy chọn
Động cơ có điện áp định mức 24V và hỗ trợ phạm vi hoạt động 6–36V, giúp tích hợp dễ dàng hơn với các hệ thống điện công nghiệp khác nhau. Bộ mã hóa hai kênh A/B 5V 13PPR tùy chọn hỗ trợ giám sát tốc độ, phát hiện hướng quay và phản hồi gia tăng cho các ứng dụng định vị và máy móc tự động.

LIÊN HỆ VỚI CHÚNG TÔI Động cơ hướng hành tinh 50JX50S
  • Động cơ hướng hành tinh 50JX50S
  • Động cơ hướng hành tinh 50JX50S

Thông số kỹ thuật

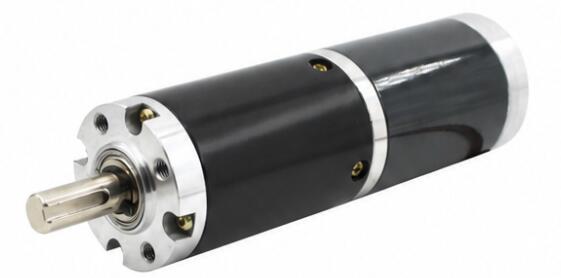

50JX50S-3 Vật liệu nhà ở Hợp kim kẽm Bộ mã hóa tùy chọn
người mẫu TJX50RR 50JX50S-4
A-B 2 kênh
Bộ mã hóa hình chữ D-5V 13PPR
mang Vòng bi
Mô đun bánh răng 0,8M
cổ góp chải
Vật liệu bánh răng thép 40Cr
Lực ép lớn nhất lên trục 30kgf
Lông mi sau 2°
Phanh có sẵn Có
Cấu tạo bánh răng Thiết bị hành tinh

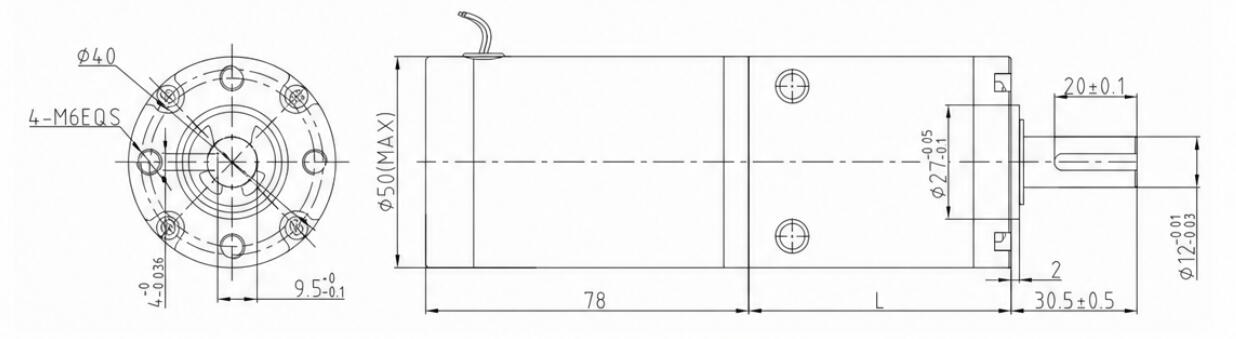

Kích thước (mm)
50JX50S-5

Dữ liệu kỹ thuật

TỐC ĐỘ ĐỘNG CƠ DC Tỷ lệ giai đoạn thiết bị Kích thước hộp số Số mô hình Điện áp Không tải Đang tải
Phạm vi hoạt động Điện áp định mức hiện tại Tốc độ hiện tại mô-men xoắn Tốc độ
vòng/phút Dia L Tối thiểu-Tối đa V V ma vòng/phút ma N.m vòng/phút
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6,0-36,0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6,0-36,0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6,0-36,0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6,0-36,0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6,0-36,0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6,0-36,0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84.5R 6,0-36,0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6,0-36,0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6,0-36,0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31.7R 6,0-36,0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22.7R 6,0-36,0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6,0-36,0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11.7R 6,0-36,0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6,0-36,0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8.6R 6,0-36,0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6,0-36,0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6,0-36,0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6,0-36,0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6,0-36,0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1.6R 6,0-36,0 24 1050 1.6 3500 20 1.3

Chuyển đổi đơn vị mô-men xoắn: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Nếu bạn cần các thông số khác, vui lòng liên hệ với dịch vụ khách hàng.
