57JX5795BL Động cơ truyền động hành tinh không chổi than

1. Động cơ bánh răng không chổi than để hoạt động liên tục kéo dài
Động cơ kết hợp động cơ DC không chổi than với hộp số hành tinh để cung cấp năng lượng ổn định cho chu kỳ hoạt động dài. Thiết kế chuyển mạch không chổi than của nó tránh tiếp xúc với chổi cơ học, giúp nó phù hợp với các thiết bị yêu cầu xoay ổn định, giảm hao mòn do chổi than và hiệu suất truyền động lâu dài đáng tin cậy.

2. Mô-men xoắn cao 20N.m từ hộp số hành tinh nhỏ gọn
Với mô-men xoắn đầu ra lên tới 20,0N.m, động cơ chuyển đổi đầu vào động cơ tốc độ cao thành lực đầu ra mạnh mẽ có thể sử dụng được. Nó phù hợp cho các cơ cấu nâng, bộ truyền động điện, băng tải, bộ truyền động van, hệ thống cổng và các thiết bị tự động hóa khác đòi hỏi mô-men xoắn cao ở tốc độ được kiểm soát.

3. Lựa chọn đầu ra linh hoạt từ 3,7:1 đến 3736:1
Hộp số có tỷ số giảm từ 3,7:1 đến 3736:1 với 1 đến 5 cấp số. Tốc độ đầu ra dao động từ khoảng 1621,6RPM đến 1,6RPM, cho phép một dòng động cơ đáp ứng nhu cầu truyền tải nhanh, chuyển động có kiểm soát và các ứng dụng tải nặng tốc độ cực thấp.

4. Phản hồi hội trường và trình điều khiển bên ngoài để điều khiển BLDC đáp ứng
Động cơ sử dụng dây BLDC ba pha với các kết nối pha MA, MB và MC, tín hiệu Hall và đầu vào 24V VCC và yêu cầu trình điều khiển động cơ bên ngoài. Cấu hình này hỗ trợ chuyển mạch điện tử, điều chỉnh tốc độ, điều khiển hướng quay và phối hợp chuyển động ở cấp độ hệ thống trong máy móc tự động.

5. Hệ truyền động phản ứng ngược thấp có sẵn phanh
Phản ứng ngược của hộp số được chỉ định là 2°, giúp giảm chuyển động không mong muốn trong quá trình lùi và định vị lặp lại. Cấu hình phanh có sẵn cho các ứng dụng yêu cầu dừng hoặc giữ có kiểm soát. Hộp số còn sử dụng bánh răng thép 40Cr, ổ bi đỡ và vỏ bằng hợp kim kẽm, chịu lực ép trục lên tới 30kgf.

LIÊN HỆ VỚI CHÚNG TÔI 57JX5795BL Động cơ truyền động hành tinh không chổi than
  • 57JX5795BL Động cơ truyền động hành tinh không chổi than
  • 57JX5795BL Động cơ truyền động hành tinh không chổi than
  • 57JX5795BL Động cơ truyền động hành tinh không chổi than

Thông số kỹ thuật

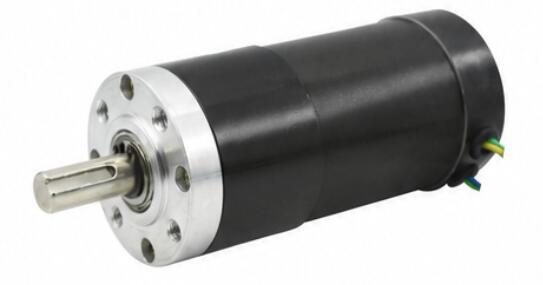

57JX5795BL-3 Vật liệu nhà ở Hợp kim kẽm Kết nối dây BLDC
người mẫu TJX57R5795BL màu vàng MA
mang Vòng bi màu xanh lá cây MB
Mô đun bánh răng 0,8 triệu Màu xanh MC
cổ góp không chổi than Đen GND
Vật liệu bánh răng thép 40Cr màu vàng Hà
Lực ép lớn nhất lên trục 30kgf màu xanh lá cây HB
Lông mi sau 2° Màu xanh HC
Phanh có sẵn Có màu đỏ VCC
Cấu tạo bánh răng bánh răng hành tinh Yêu cầu trình điều khiển động cơ

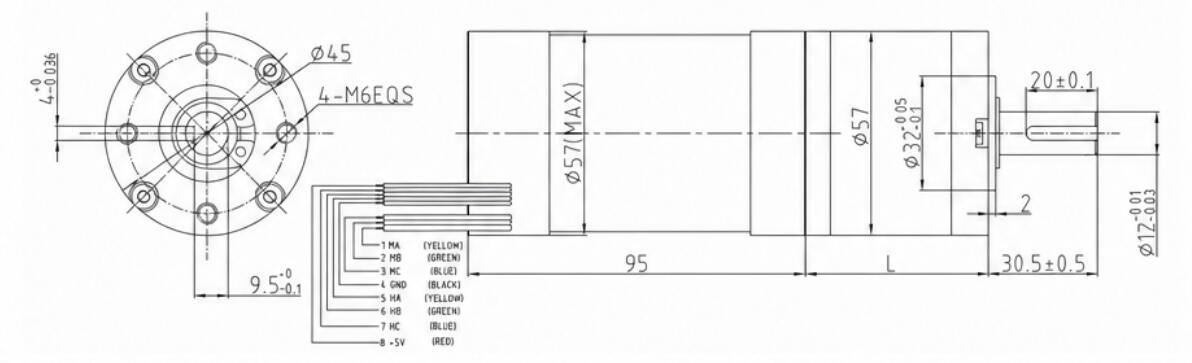

Kích thước (mm)
57JX5795BL-4

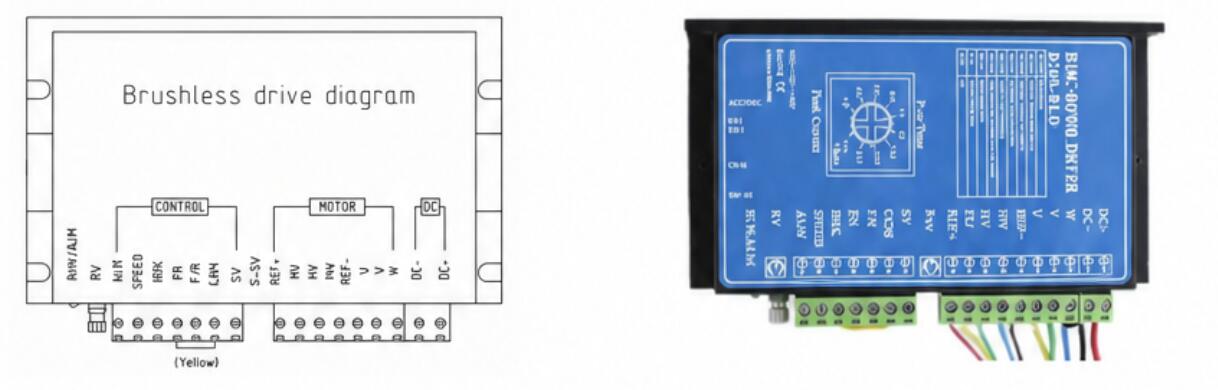

Trình điều khiển động cơ
57JX5795BL-5


Dữ liệu kỹ thuật

TỐC ĐỘ ĐỘNG CƠ DC Tỷ lệ giai đoạn thiết bị Kích thước hộp số Số mô hình Điện áp Không tải Đang tải
Phạm vi hoạt động Điện áp định mức hiện tại Tốc độ hiện tại mô-men xoắn Tốc độ
vòng/phút Dia L Tối thiểu-Tối đa V V ma vòng/phút ma N.m vòng/phút
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6,0-36,0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6,0-36,0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6,0-36,0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6,0-36,0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6,0-36,0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6,0-36,0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6,0-36,0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6,0-36,0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6,0-36,0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6,0-36,0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6,0-36,0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6,0-36,0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6,0-36,0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6,0-36,0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6,0-36,0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6,0-36,0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6,0-36,0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6,0-36,0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6,0-36,0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6,0-36,0 24 1500 1.6 6500 20 1.3

Chuyển đổi đơn vị mô-men xoắn: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Nếu bạn cần các thông số khác, vui lòng liên hệ với dịch vụ khách hàng.
